هل الأرضية الفولاذية العلوية النشطة لديك متوافقة مع توزيع الهواء تحت الأرضية في مركز البيانات؟

الأرضية العلوية الفولاذية النشطةمن شركة Guangdong Huahong Raised Access Floor Co., Ltd. (OULI) تعمل على إصلاح تدفق الهواء الضعيف الذي يتسبب في ارتفاع درجة حرارة مركز البيانات وإهدار الطاقة غير الضروري. عندما ترتفع درجة حرارة مركز البيانات، نادرًا ما يقع اللوم على نظام التبريد وحده. غالبًا ما يكون السبب الحقيقي هو الأرضية الموجودة أسفل الرفوف. بالنسبة لمديري المرافق وقادة المشاريع الذين يقومون بمراجعة استراتيجيات الإدارة الحرارية الخاصة بهم، يظهر سؤال بالغ الأهمية: هل تعمل الأرضية العلوية الفولاذية بالفعل مع توزيع الهواء لديك، أم أنها تعمل بصمت ضده؟ لا تحتاج مراكز البيانات الحديثة إلى القوة فحسب؛ إنهم بحاجة إلى تدفق هواء ذكي. دعنا نحلل سبب أهمية التوافق أكثر من تصنيف التحميل وحده.

الانقباض الخفي في الأرضية المرتفعة

يعتقد معظم الناس أن أرضيات الوصول هي مجرد أسطح للمشي. ولكن في مركز البيانات ذي الأرضية المرتفعة، تعمل الجلسة المكتملة (المسافة بين البلاطة الخرسانية وألواح الأرضية) بمثابة قناة إمداد بالهواء. يؤثر أي انقطاع هنا بشكل مباشر على درجات حرارة استهلاك الخادم.

تعاني أنظمة الأرضيات التقليدية من ثلاث مشاكل شائعة:

- الثقوب المسدودة - تؤدي الألواح ذات فتحات تدفق الهواء سيئة التصميم إلى حدوث اضطراب
- الحواف المتسربة - تسمح محيطات اللوحة غير المغلقة للهواء بالهروب إلى حيث لا حاجة إليه
- التداخل الهيكلي - الدعامات السفلية والمراسلين التي تعيق قنوات تدفق الهواء

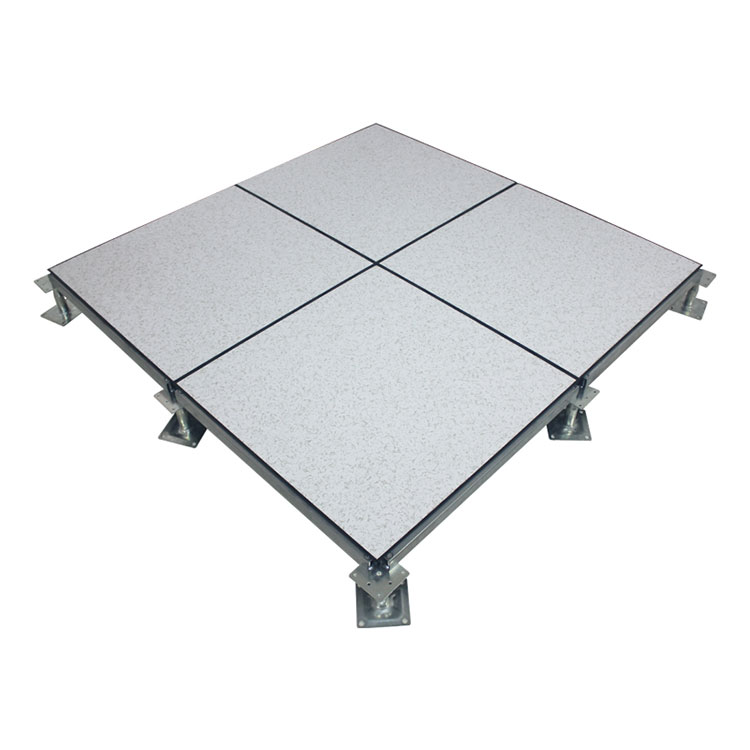

تعالج الأرضية العلوية الفولاذية من OULI هذا الأمر من خلال هيكل لوحة فولاذية مرسومة بعمق يزيد من المساحة المفتوحة أسفل اللوحة مع الحفاظ على سعة التحميل القصوى. على عكس الألواح المسطحة التي تخنق تدفق الهواء، فإن التصميم الحاصل على براءة اختراع يخلق قنوات تهوية طبيعية.

لماذا يعد تكافؤ توزيع الهواء مهمًا أكثر من أي وقت مضى؟

مع تجاوز كثافات الحامل بشكل منتظم 15 كيلووات لكل خزانة، تعتمد أنظمة توزيع الهواء تحت الأرضية (UFAD) على الضغط الثابت الموحد. أي جزء من الأرضية به تدفق هواء مقيد يصبح نقطة تسريع ساخنة.

فكر في صفين متطابقين من رفوف الخادم. واحد يجلس فوق لوحة أرضية قياسية. والآخر فوق غرض مصمم الأرضية العلوية الفولاذية النشطة. لا يظهر الفرق في سجلات درجات الحرارة فحسب، بل في سرعات المروحة وفواتير الطاقة وعمر المعدات.

نقاط التحقق من التوافق الثلاث

التحقق من الصحة في العالم الحقيقي: من المطارات إلى قاعات البيانات

شهادات الصناعة تحكي جزءًا من القصة. النتائج التشغيلية تخبرنا بالباقي. تم نشر أرضيات OULI في غرف الاتصالات الأساسية بمطار قوانغتشو بايون الدولي وأرضيات البيانات ذات المهام الحرجة في المقر الرئيسي لشرطة هونغ كونغ - وهي البيئات التي لا يعد فشل التبريد فيها خيارًا.

لاحظ أحد موفري خدمات التوزيع واسع النطاق انخفاضًا بنسبة 12% في استهلاك طاقة مروحة التبريد بعد إعادة تأهيل قاعة قديمة ذات مساحة بيضاء باستخدام نظام OULI Steel Overhead Floor. السبب؟ أدى الضغط الثابت المتسق تحت الأرضية إلى القضاء على الحاجة إلى وحدات CRAC ذات المواصفات الزائدة لتعويض المناطق الميتة لتدفق الهواء.

مطابقة الأداء مع السلامة من الحرائق وESD

هذا هو المكان الذي تتعثر فيه فرق المشتريات غالبًا: يمكن أن تتمتع الأرضية بتدفق هواء كبير ولكنها تفشل في السلامة. يلبي نظام OULI كلا الأمرين دون أي تنازلات.

- أداء الحريق: تظهر نتائج ASTM E84-01 انتشار اللهب: 0، كثافة الدخان: 0
- التحكم في ESD: خيارات مقاومة السطح من 10⁴ إلى 10⁹ Ω (موصل إلى تبديد الكهرباء الساكنة)
- معايير التحميل: متوافقة مع GB/T36340-2018 وSJ/T10796-2017

يوضح الجدول أدناه كيف تترجم تقييمات النماذج المختلفة إلى معالجة الهواء تحت الأرضية في العالم الحقيقي:

ملحوظة: سعة التحميل الأعلى تسمح بتقليل تردد الشعاع، مما يؤدي بشكل مباشر إلى تحسين حجم الهواء تحت الأرضية.

المفاهيم الخاطئة الشائعة حول الألواح الفولاذية وتدفق الهواء

الخرافة الأولى: "جميع الأرضيات المرتفعة الفولاذية لها نفس المظهر الجانبي السفلي."
الحقيقة: تعمل ألواح OULI العميقة على إنشاء سطح داخلي مضلع يوجه الهواء بشكل جانبي، مما يقلل من انخفاض الضغط. تعمل الألواح المسطحة مثل الحواجز.

الخرافة الثانية: "الألواح المثقبة تضعف سعة الحمولة."
الواقع: بفضل أنماط الفتحات المصممة بدقة وسبائك الفولاذ المدلفن على البارد (مصدر باوستيل)، يحافظ طراز FS2000 على حمولة مركزة تصل إلى 9,000 نيوتن تقريبًا حتى مع وجود ثقوب ذات منطقة مفتوحة عالية.

الخرافة الثالثة: "توزيع الهواء تحت الأرضية يحتاج فقط إلى ألواح مفتوحة، وليس إلى تصميم النظام."
الواقع: تشكل العوارض والدعامات وحواف الألواح معًا مسار الهواء. يعمل نظام الدعم القابل للتعديل والمتصل بالبراغي من OULI على إنشاء شبكة محكمة الغلق تقلل من التسرب الالتفافي.

خطوات عملية لتدقيق طابقك الحالي

قبل التخطيط لأي ترقية، قم بإجراء عمليات التحقق الثلاثة التالية في مركز البيانات الخاص بك:

1. اختبار قلم الدخان على طبقات اللوحة - يشير التسرب المرئي إلى ضعف إغلاق الحواف
2. رسم خرائط الضغط تحت الأرضية - تشير الاختلافات التي تزيد عن 15% إلى وجود عائق في تدفق الهواء
3. فحص إزالة اللوحة - ابحث عن الصدأ أو الحطام أو المراسلين المشوهين الذين يضيقون ارتفاع الجلسة المكتملة

تكتشف العديد من فرق العمليات أن استبدال 20-30% فقط من اللوحات ذات الأداء الأسوأ (عادةً تلك الموجودة فوق الصفوف عالية الحرارة) يؤدي إلى حل معظم النقاط الساخنة. تسمح سلسلة الأرضيات العلوية الفولاذية المعيارية من OULI بالاستبدال المرحلي دون فصل الأرضية بأكملها عن الإنترنت - وهي ميزة عملية للبيئات الحية.

لماذا تنتقل الصناعة إلى التصميم المتكامل لأرضية الهواء

قبل خمس سنوات، كانت الأرضيات المرتفعة تُعامل على أنها هياكل سلبية. وهي اليوم مكونات نشطة للإدارة الحرارية. تتطلب المعايير الرائدة الآن اختبار أنظمة أرضية الوصول من حيث الأداء الهيكلي والديناميكي الهوائي.

يتميز عرض OULI عن غيره لأن الشركة تمتلك ملكية فكرية مستقلة على كل من الإطار الحامل والمعالجة السطحية التي تحافظ على خصائص ESD طوال دورة حياة المنتج الكاملة - وهي مطالبة مضمونة من قبل PICC (Fortune Global 500). بالنسبة للمنشآت التي لا يمكنها تحمل فترات التوقف عن العمل، فإن هذه الموثوقية تترجم مباشرة إلى استمرارية التشغيل.

لم تعد الأرضية مجرد أرضية بعد الآن

إن كفاءة التبريد في مركز البيانات الخاص بك تكون بنفس جودة مسار توزيع الهواء الموجود أسفله. أالأرضية العلوية الفولاذية النشطةسيؤدي تجاهل مبادئ UFAD إلى إنشاء نقاط ساخنة وزيادة طاقة المروحة وتقصير عمر المعدات. من ناحية أخرى، يعمل النظام المصمم خصيصًا لهذا الغرض - مثل سلسلة OULI من شركة Guangdong Huahong Raised Access Floor Co., Ltd. - على تحويل الجلسة الكاملة الموجودة تحت الأرضية إلى أداة توصيل هواء دقيقة، تجمع بين سعة التحميل القصوى والتصميم الآمن من الحرائق والمحمي من ESD والمحسن لتدفق الهواء. عند تقييم مشروع البنية التحتية التالي الخاص بك، لا تسأل فقط عن مقدار الوزن الذي تتحمله الأرضية، ولكن عن مدى جودة تنفسها.
