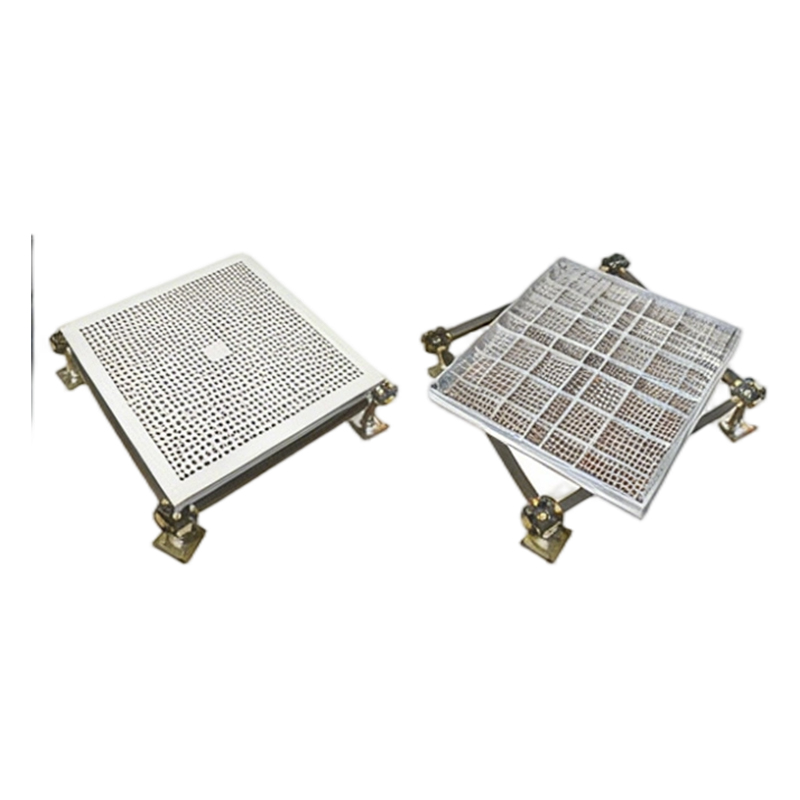

لوحة الألومنيوم المثقبة

لوحة الألومنيوم المثقبة | تبريد بتدفق هواء عالي لمراكز البيانات والبيئات عالية الحرارة

تولد الخوادم عالية الكثافة حرارة هائلة. بدون تدفق الهواء المناسب، ستتطور اختناقات المعدات، وتتطور النقاط الساخنة، وتفشل الموثوقية. اللوحة الألومنيوم المثقبة منطابق هواهونجيسلم الحل. تم تصنيع هذه اللوحة الأرضية المرتفعة المثقبة بدقة من سبائك الألومنيوم عالية الجودة، وتجمع بين سعة التحميل العالية والتهوية الفعالة. مضاد دائم للكهرباء الساكنة، ومقاوم للتآكل، ومبرد بشكل موحد - إنه الاختيار الاحترافي لمراكز البيانات وغرف المعدات عالية الحرارة.

ما هي لوحة الألومنيوم المثقبة؟

انلوحة الألومنيوم المثقبة عبارة عن لوحة أرضية مرتفعة مصنوعة من سبائك الألومنيوم مع فتحات مصممة بدقة على سطحها. على عكس الألواح الفولاذية المثقبة التي يمكن أن تصدأ، يوفر الألومنيوم مقاومة طبيعية للتآكل. على عكس الألواح الصلبة، يسمح نمط التثقيب بارتفاع هواء التبريد من القاعة السفلية مباشرة إلى مداخل الخادم.

تعريف المنتج والوظائف الأساسية

- تعريف: لوحة أرضية مرتفعة من سبائك الألومنيوم مع ثقوب دقيقة للتهوية

- الوظيفة الأساسية: قم بتوصيل هواء التبريد إلى المعدات ذات الحرارة العالية مع توفير الدعم المحمل

- وظائف إضافية: إدارة الكابلات تحت الأرضية المرتفعة، الحماية ضد الكهرباء الساكنة، دعم المعدات

بناء اللوحة

عملية التصنيع

- مادة: صفائح سبائك الألومنيوم عالية الجودة

- ثقب: عملية ختم عالية الدقة – نمط ثقب موحد

- إزالة الأزيز: جميع الثقوب ناعمة - بدون حواف حادة

- التسطيح: التسوية الدقيقة بعد التثقيب

- ينهي: ألومنيوم طبيعي - لا حاجة للطلاء ولا للطلاء

مراقبة جودة العلامة التجارية المزدوجة

كلاهماهواهونغ وأولي العلامات التجارية تتبع معايير الإنتاج الصارمة. تخضع كل لوحة لفحص تجانس التثقيب، واختبار التسطيح، والتحقق من الحمل، والتحقق من مقاومة التآكل قبل التعبئة.

المواصفات الفنية

المعلمات الأساسية

خيارات سعة التحميل

مواصفات التهوية

الخصائص الفيزيائية والبيئية

ميزات جودة التثقيب

- توزيع ثقب موحد - لا توجد نقاط ميتة، وتدفق هواء ثابت عبر اللوحة بأكملها

- ثقوب خالية من لدغ - آمن للاستخدام ولا يسبب أي ضرر للكابلات أو اليدين

- محاذاة الدقة – تتماشى الثقوب مع أنماط الشبكة القياسية

- لا اهتراء الحافة – قطع نظيف حول محيط اللوحة

المزايا الأساسية للوحة الألومنيوم المثقبة

1. تهوية عالية الكفاءة – تبريد موحد

- يضمن نمط التثقيب الدقيق توزيعًا متساويًا لتدفق الهواء

- لا توجد نقاط ميتة - كل مدخل خادم يتلقى هواء تبريد

- معدل تهوية قابل للتخصيص (30%-60%) لأحمال حرارية محددة

- يقلل من النقاط الساخنة ويحسن موثوقية المعدات

2. سعة تحميل قوية - تدعم المعدات الثقيلة

- هيكل من سبائك الألومنيوم عالي القوة

- موديلات FS800 إلى FS2000 متوفرة (حمولة مركزة من 454 كجم إلى 907 كجم)

- يدعم رفوف الخادم ووحدات UPS والمعدات الثقيلة

- لا يوجد تشوه تحت الحمل - مستقر وموثوق

3. مضاد دائم للكهرباء الساكنة - لا يتطلب طلاء

- الألومنيوم موصل بشكل طبيعي

- لا يوجد طلاء مضاد للكهرباء الساكنة يمكن إزالته أو إعادة وضعه

- المقاومة السطحية تبقى ثابتة مدى الحياة

- آمن للإلكترونيات الحساسة إلى الأبد

4. مقاومة كاملة للتآكل - لا تصدأ أبدًا

- يشكل الألمنيوم طبقة أكسيد واقية بشكل طبيعي

- لا حاجة للطلاء، ولا الطلاء، ولا حاجة إلى طلاءات تضحية

- مثالية للبيئات الرطبة ومراكز البيانات الساحلية

- لا توجد بقع صدأ أو تدهور مع مرور الوقت

5. خفيف الوزن - سهل التركيب والصيانة

- حوالي 1/3 وزن الألواح الفولاذية

- يقلل من تعب العامل أثناء التثبيت

- سهل الرفع للوصول إلى الكابل الموجود تحت الأرضية

- انخفاض تكاليف الشحن

6. معدل تهوية قابل للتخصيص

- خيارات المنطقة المفتوحة من 30% إلى 60%

- مصممة لمتطلبات الحمل الحراري المحددة

- يمنع التبريد المنخفض أو تدفق الهواء الضائع

- تحسين كفاءة مروحة CRAC

7. مقاوم للحريق والحرارة

- الفئة أ غير قابلة للاحتراق – الألمنيوم لا يحترق

- عدم وجود دخان أو أبخرة سامة في النار

- يحافظ على قوته عند درجات الحرارة المرتفعة

- لا يتغير شكله تحت الضغط الحراري

8. ثقب دقيق - لا نتوءات ولا حواف حادة

- عملية ختم عالية الدقة

- تم إزالة جميع الثقوب - ناعمة الملمس

- لا يوجد ضرر للكابلات أو الأيدي أثناء التثبيت

- المظهر الاحترافي

9. لا يحتاج إلى صيانة - بدون طلاء أو طلاء

- سطح الألمنيوم الطبيعي لا يحتاج إلى صيانة

- لا إزالة الصدأ، لا إعادة الطلاء، لا الختم

- تنظيف بسيط بقطعة قماش مبللة

- أقل تكلفة لدورة الحياة لأي لوحة مثقبة

تطبيقات لوحة الألومنيوم المثقبة

التطبيقات الأولية

- مراكز البيانات وغرف الخادم – تبريد عالي الكثافة

- مراكز الحوسبة السحابية – الحمل الحراري العالي المستمر

- غرف آي دي سي – معيار مركز بيانات الإنترنت

- مراكز القيادة والسيطرة – تبريد موثوق للمعدات

- تصنيع الالكترونيات - بيئة ثابتة وآمنة ونظيفة

- المختبرات – مقاومة للمواد الكيميائية، سهلة التنظيف

- غرف المعدات ذات الكثافة الحرارية العالية - يو بي إس، البطارية، الحاسوب المركزي

- مرافق الاتصالات السلكية واللاسلكية - الطلب المستمر على التبريد

من يحتاج لهذا المنتج؟

مقارنة بألواح الصلب المثقبة

【لوحة مثقبة من الألومنيوم】 الأسئلة الشائعة

س 1: هل تلبي لوحة الألومنيوم المثقبة المعايير الوطنية والصناعية؟

إجابة:نعم. اللوحة الألومنيوم المثقبة من Huahong Floor يتوافق تمامًا معجيجابايت/ت 36340-2018 (أرضيات الوصول المرتفعة) وسج/ت 10796-2001 (أرضيات مضادة للكهرباء الساكنة). تتوافق مادة سبائك الألومنيوم مع معايير ASTM وEN المعمول بها. يتم اختبار تجانس التثقيب، وسعة الحمولة، والتسطيح، والخصائص المضادة للكهرباء الساكنة لكل دفعة. تصنيف النار هو الفئة (أ) غير قابلة للاحتراق. مقاومة التآكل متأصلة في مادة الألومنيوم - لا تحتاج إلى طلاء. بالنسبة للمشاريع الدولية، يمكن لشركة Huahong تقديم وثائق الامتثال لمعايير ISO، ASTM، أو EN عند الطلب. ويمكن ترتيب اختبارات مخصصة للتطبيقات المتخصصة.

س 2: هل لوحة الألومنيوم المثقبة مناسبة لتبريد مركز البيانات؟

إجابة:قطعاً. اللوحة الألومنيوم المثقبة يكونمصممة خصيصًا للبيئات عالية الحرارة مثل مراكز البيانات وغرف الخوادم ومراكز الحوسبة السحابية. هذا هو السبب في أنها تتفوق. أولا،نمط ثقب الدقة يضمن تدفق هواء موحد عبر اللوحة بأكملها - بدون بقع ميتة. ثانية،معدلات تهوية قابلة للتخصيص (30%-60%) يسمح لك بمطابقة توصيل التبريد مع الأحمال الحرارية الخاصة بالرف الخاص بك. ثالثا،قدرة تحميل عالية (حتى 907 كجم مركزًا) يدعم رفوف الخوادم الثقيلة. الرابع،مكافحة ساكنة دائمة يحمي الإلكترونيات الحساسة دون صيانة الطلاء. الخامس،مقاومة التآكل يجعلها مثالية للبيئات الرطبة أو مراكز البيانات الساحلية. بالنسبة لأنظمة احتواء الممرات الساخنة/الممرات الباردة، توفر الألواح المثقبة المصنوعة من الألومنيوم الموجودة أمام الرفوف تبريدًا مستهدفًا يقلل من تدفق الهواء الالتفافي ويقلل تكاليف الطاقة.

س 3: هل يمكن تخصيص معدل التهوية لمشروعي المحدد؟

إجابة:نعم. يدعم أرضية هواهونغمعدلات تهوية قابلة للتخصيص من 30% إلى 60% للوحة الألومنيوم المثقبة. يمكنك تحديد النسبة المئوية الدقيقة للمساحة المفتوحة المطلوبة لتصميم التبريد الخاص بك. تتضمن الأنماط القياسية توزيعًا موحدًا للثقب عبر اللوحة بأكملها، ومناطق ثقب عالية الكثافة للتبريد المستهدف، وثقبًا من الحافة إلى الحافة لتحقيق أقصى تدفق للهواء. بالنسبة للمشاريع الكبيرة، تتوفر أقطار الفتحات وأنماط التباعد المخصصة. قم بتوفير CFM المطلوب لكل لوحة أو النسبة المئوية للمنطقة المفتوحة المستهدفة، وسوف تقوم شركة Huahong بالتصنيع وفقًا لذلك. يضمن لك هذا التخصيص عدم نقص التهوية (التسبب في ظهور نقاط ساخنة) أو الإفراط في التهوية (إهدار الهواء البارد والطاقة). تواصل مع Huahong بخصوص متطلبات التبريد الخاصة بك للحصول على توصية.

س 4: هل ستصدأ أو تتآكل لوحة الألومنيوم المثقبة بمرور الوقت؟

إجابة:رقملوحة الألومنيوم المثقبة لا تصدأ أبدًا. يشكل الألومنيوم بشكل طبيعي طبقة أكسيد رقيقة وشفافة عند تعرضه للهواء. هذه الطبقة صلبة، وغير مسامية، وتتعافى ذاتيًا، وإذا تم خدشها، يتم إصلاح الأكسيد على الفور. لا يلزم الطلاء أو الطلاء أو الختم. بالنسبة لمراكز البيانات الساحلية، أو البيئات عالية الرطوبة، أو أي منشأة قد تصدأ فيها الألواح الفولاذية عند الحواف المقطوعة أو الخدوش، تحافظ الألواح المثقبة المصنوعة من الألومنيوم على سلامتها إلى أجل غير مسمى. تعتمد الألواح الفولاذية المثقبة على أنظمة الطلاء أو الطلاء التي تفشل في النهاية - خاصة عند حواف الثقب حيث يتم قطع الثقوب. الألومنيوم ليس لديه مثل هذا الضعف. تعد مقاومة التآكل هذه أحد الأسباب الرئيسية التي تجعل المهندسين يحددون الألومنيوم للبيئات القاسية أو الرطبة.

س5: هل اللوحة قوية بما يكفي لرفوف الخوادم الثقيلة؟

إجابة: نعم. اللوحة الألومنيوم المثقبة يتم تصنيعها من سبائك الألومنيوم عالية القوة مع سعات تحميل تطابق أو تتجاوز الألواح المثقبة من الفولاذ. النماذج المتاحة:FS800 (454 كجم) - غرف خوادم عادية، رفوف خفيفة.FS1250 (567 كجم) – مراكز بيانات متوسطة الكثافة.FS1500 (680 كجم) – رفوف عالية الكثافة.FS2000 (907 كجم) - معدات UPS الثقيلة، والحواسيب الكبيرة. يقوم هيكل الألومنيوم الصلب (بدون حشوات أو تجاويف مجوفة) بتوزيع الأحمال النقطية بالتساوي دون التعرض لخطر التكسير الأساسي. بالنسبة لمعظم رفوف الخوادم القياسية ذات الأحمال القدمية التي تتراوح بين 200 و300 كجم، فإن موديلات FS800 أو FS1250 تكون كافية. بالنسبة للمعدات الثقيلة، حدد FS1500 أو FS2000. على الرغم من الثقوب، تحافظ اللوحة على السلامة الهيكلية الكاملة لأن شبكة الألومنيوم بين الثقوب توفر مسار تحميل مستمر.

س 6: كيف يمكن مقارنة لوحة الألومنيوم المثقبة بالألواح المثقبة المصنوعة من الفولاذ؟

إجابة: خمس مزايا رئيسية تجعل الألومنيوم متفوقًا في معظم التطبيقات.أولا، مقاومة التآكل - الألومنيوم لا يصدأ أبدًا؛ يصدأ الفولاذ عند خدش الطلاء (خاصة عند الحواف المثقوبة).ثانيا، الوزن - يبلغ وزن الألومنيوم 1/3 وزن الفولاذ، مما يجعل التركيب والوصول إلى الكابلات أسهل.ثالثا، مكافحة ساكنة - الألومنيوم موصل بشكل طبيعي بشكل دائم؛ يتطلب الفولاذ طلاءات تتآكل.رابعا الصيانة - الألومنيوم لا يتطلب أي شيء؛ يحتاج الفولاذ إلى فحص دوري للطلاء وتحسينه.خامسا، خدمة الحياة - الألومنيوم يدوم لأكثر من 30 عامًا؛ الصلب عادة 10-15 سنة قبل ظهور الصدأ. العيب الوحيد المحتمل هو التكلفة، حيث أن تكلفة المواد الأولية للألمنيوم أعلى. ومع ذلك، فإن عمر الخدمة الأطول وعدم الحاجة إلى الصيانة يجعل الألومنيوم أكثر اقتصادا خلال دورة حياة المبنى الكاملة.

س 7: هل توفر Huahong Floor التخصيص ودعم ما بعد البيع؟

إجابة: نعم. يوفر Huahong Floor دعمًا شاملاً لـلوحة الألومنيوم المثقبة. خيارات التخصيص تشمل: معدل التهوية (30%-60% منطقة مفتوحة)، سمك اللوحة (35 مم أو مخصص)، معدل الحمل (FS800 إلى FS2000+)، حجم اللوحة (600 × 600 مم الأبعاد القياسية أو المخصصة)، ونمط الثقب (موحد أو مخصص).خدمات التثبيت تشمل: القياس في الموقع، وتصميم النظام، والتركيب الاحترافي بواسطة أطقم مدربة، والتحقق من تدفق الهواء بعد التثبيت.ضمان : ضمان هيكلي لمدة 5 سنوات يغطي عيوب المواد وأداء التحميل وسلامة الثقب.دعم ما بعد البيع : الوثائق الفنية، واستكشاف الأخطاء وإصلاحها عن بعد، ولوحات الاستبدال للعيوب التي تم التحقق منها، والفحص الاختياري في الموقع للمشاريع الكبيرة. تواصل مع Huahong لإبلاغك بمتطلباتك المحددة للحصول على عرض مخصص.

نظرة عامة على التثبيت

خطوات التثبيت القياسية

1. تنظيف وتجهيز الأرضية السفلية

2. ضع علامة على مواضع القاعدة على شبكة 600×600 مم

3. قم بتثبيت الركائز القابلة للتعديل على ارتفاع التصميم

4. قم بتثبيت المراسلين لتحقيق الاستقرار الجانبي إذا لزم الأمر

5. ضع ألواح الألمنيوم المثقبة في أوضاع الممر البارد (أمام الرفوف)

6. ضع الألواح الصلبة في الممرات والممرات الساخنة

7. التحقق من التسطيح بمستوى 2 متر

8. قم بتركيب حواف الحواف ومنحدرات الوصول

أفضل ممارسات التنسيب

- الممر البارد: الألواح المثقبة مباشرة أمام مآخذ رف الخادم

- الممر الساخن: ألواح صلبة لاحتواء الهواء العادم

- تحت الرفوف: قم بمحاذاة الألواح المثقبة مع مناطق دخول الخادم

- الممرات: تهوية منخفضة (30%) أو ألواح صلبة للراحة

الأدوات المطلوبة

- مستوى الليزر أو الليزر الدوار

- رافع لوحة كوب الشفط

- شريط قياس

- مقياس متعدد لاختبار التأريض (إذا لزم الأمر)

إرشادات الصيانة

العناية اليومية

- ممسحة جافة أو مكنسة كهربائية لإزالة الغبار

- ممسحة مبللة بالماء والصابون المعتدل حسب الحاجة

- لا يوجد شمع، ولا طلاء، ولا بخاخات مضادة للكهرباء الساكنة - ليست هناك حاجة إليها

الشيكات الدورية

- كل 6 أشهر: التحقق من عدم وجود حطام يسد الثقوب

- استخدم الهواء المضغوط من الجانب السفلي لإزالة أي غبار متراكم

- التحقق من عدم وجود أي تلف في حواف اللوحة (نادرًا مع الألومنيوم)

لا صيانة الطلاء

- لا طلاء، لا إزالة الصدأ، لا الختم

- سطح الألمنيوم الطبيعي لا يحتاج إلى معالجة

- حقا خالية من الصيانة

المقارنة - الألومنيوم المثقب مقابل الفولاذ المثقب

لماذا تختار ألواح الألومنيوم المثقبة للأرضيات من هواهونغ

التميز في التصنيع

- مادة: سبائك ألومنيوم عالية الجودة

- ثقب: ختم عالي الدقة – موحد، خالي من الاختباء

- بناء: ألومنيوم صلب - بدون حشوات أو طلاءات

- التسطيح: الدقة المستوية بعد التثقيب

- يتحكم: معايير العلامة التجارية المزدوجة Huahong وأولي

ضمانات الأداء

- معدل التهوية: من 30% إلى 60% حسب المحدد

- سعة التحميل: موديلات FS800 إلى FS2000+

- التسطيح: متفوقة على بدائل الصلب

- مقاومة التآكل: لا تصدأ أبدًا

- مضاد للكهرباء الساكنة: دائم – بدون طلاء

- عمر الخدمة: أكثر من 30 عامًا، بدون صيانة

خدمة وقفة واحدة

- تخصيص معدل التهوية

- توجيه اختيار تصنيف الحمل

- تصميم النظام والتخطيط التخطيطي

- توريد المواد مع التسليم

- التثبيت الاحترافي (اختياري)

- ضمان لمدة 5 سنوات ودعم فني

حلول لمخاوف العملاء المشتركة

ملخص

اللوحة الألومنيوم المثقبة منطابق هواهونجهو الاختيار الاحترافي لتبريد مراكز البيانات والبيئات عالية الحرارة. يضمن الثقب الدقيق تدفق هواء موحد - لا توجد نقاط ميتة أو نقاط ساخنة. توفر سبائك الألومنيوم عالية القوة قدرة تحميل تصل إلى 907 كجم بينما تزن 1/3 من الفولاذ. مقاومة دائمة للكهرباء الساكنة - لا يوجد طلاء يمكن إزالته. لا يصدأ أبدًا - مثالي للمنشآت الرطبة أو الساحلية. معدل تهوية قابل للتخصيص (30%-60%) يتوافق مع أحمال حرارية محددة. تصنيف النار من الدرجة (أ). لا تحتاج إلى صيانة - عمر خدمة يزيد عن 30 عامًا.

اختر لوحة الألومنيوم المثقبة للحصول على تبريد فعال، وقوة دائمة، وعدم التآكل.
