أرضية مرتفعة لتدفق الهواء الذكي

تدفق هواء ذكي للأرضية المرتفعة | تبريد دقيق لمراكز البيانات عالية الكثافة

تبريد مركز البيانات التقليدي يهدر الطاقة. يتوزع الهواء البارد بشكل عشوائي ويتجاوز المعدات ويترك نقاطًا ساخنة تهدد موثوقية الخادم. الأرضية مرتفعة لتدفق الهواء الذكي منطابق هواهونجيحل هذه المشكلة. يدمج نظام التبريد النشط هذا مراوح متغيرة السرعة وأجهزة استشعار لدرجة الحرارة مباشرة في ألواح أرضية مرتفعة قياسية مقاس 600 × 600 مم، مما يوفر تدفق هواء مستهدفًا حيث تحتاج الخوادم إليه بالضبط.

ما هي الأرضية المرتفعة لتدفق الهواء الذكي؟

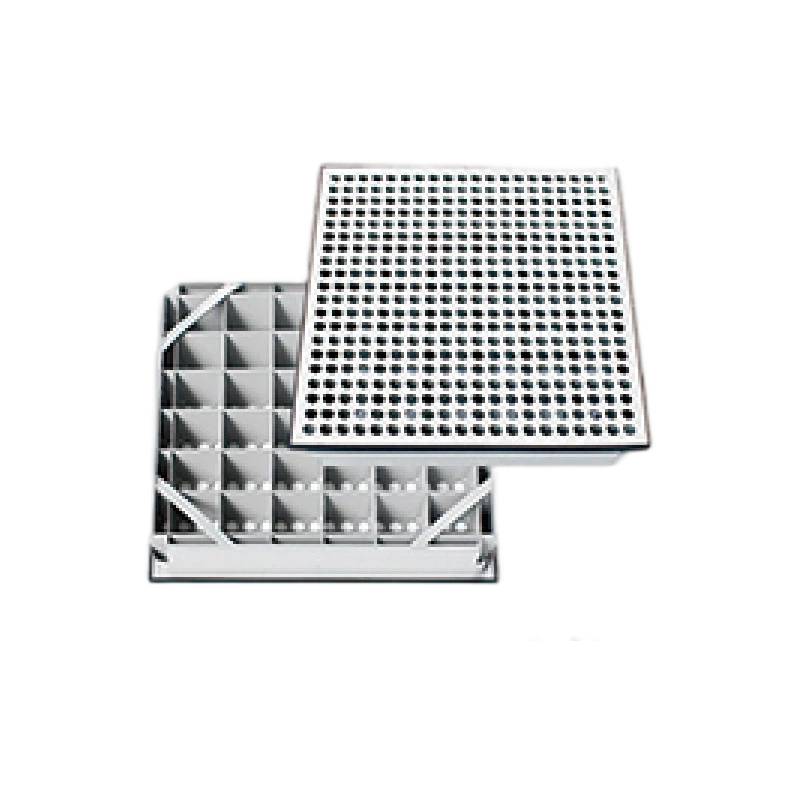

انأرضية مرتفعة لتدفق الهواء الذكي هو جهاز تبريد نشط يحل محل البلاط المثقوب القياسي في مراكز البيانات ذات الأرضية المرتفعة. إنها تتكون من شبكة تهوية، مراوح EC بدون فرش، ونظام ذكي للتحكم في درجة الحرارة. يتم تركيب الوحدة مباشرة في فتحة أرضية مرتفعة قياسية مقاس 600 × 600 مم وتتصل بوحدة الهواء الموجودة تحت الأرضية.

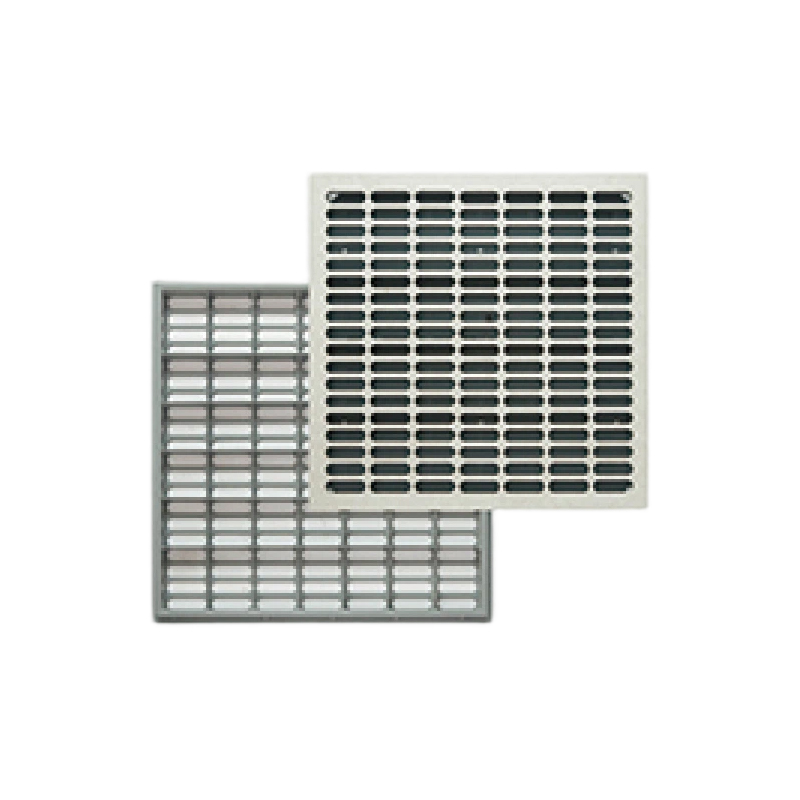

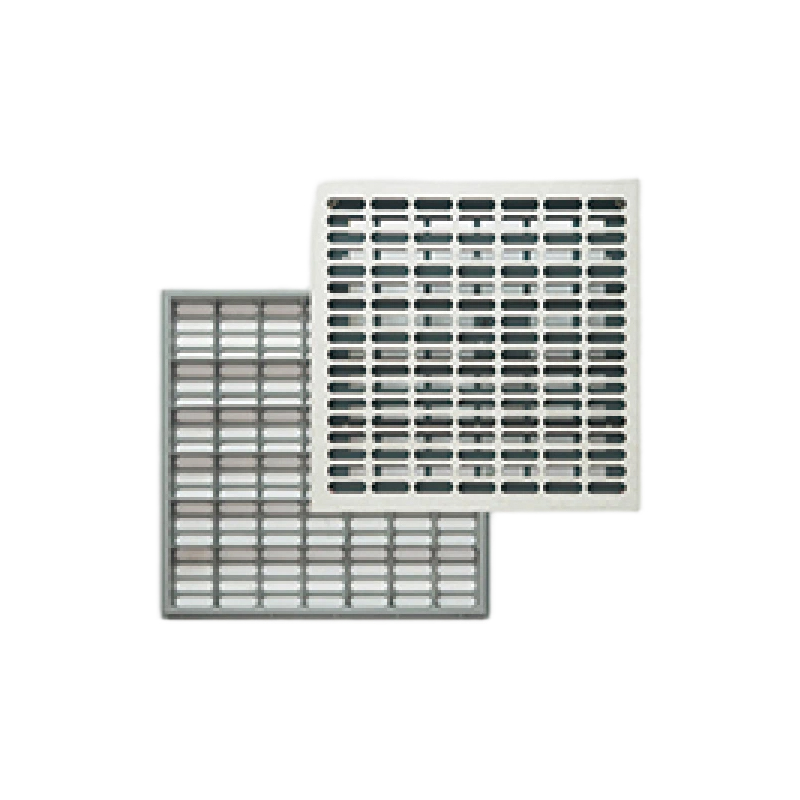

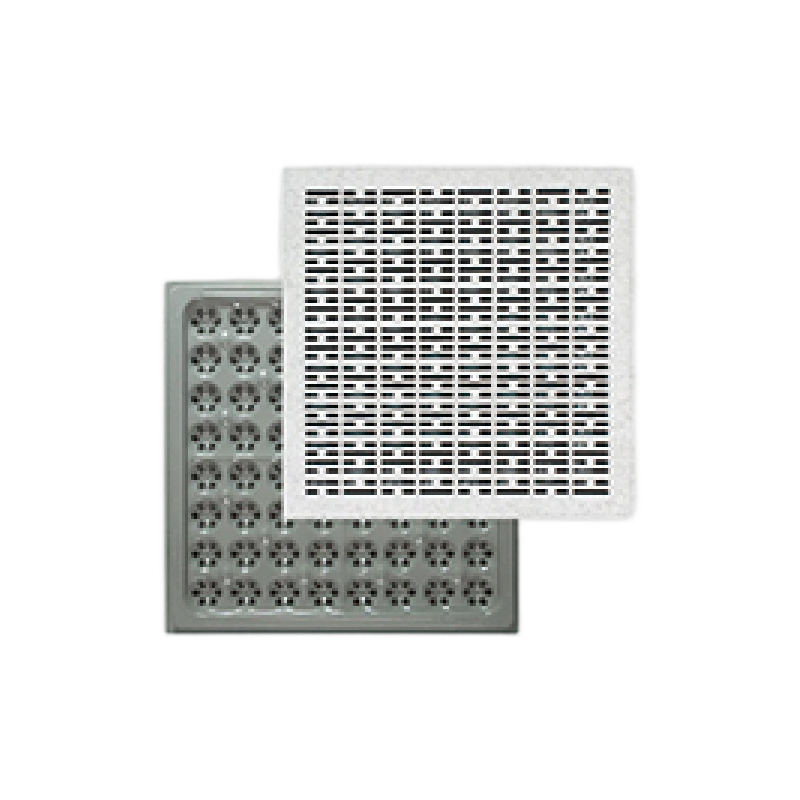

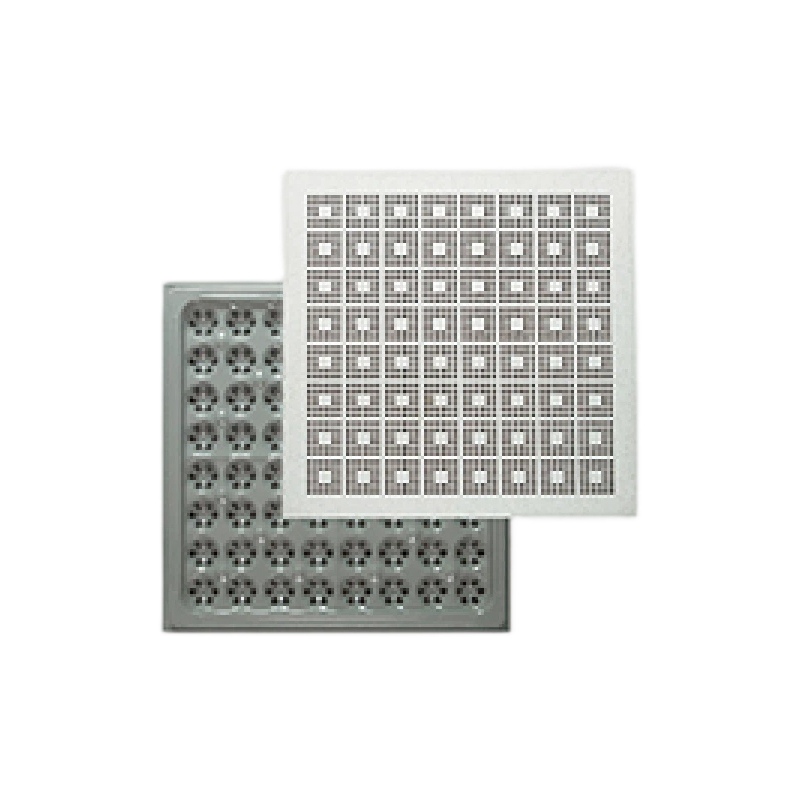

مكونات النظام

التكوينات المتاحة

- وحدة مروحة واحدة - للتبريد المستهدف لنقاط اتصال محددة

- وحدة أربع مراوح – لتلبية متطلبات تدفق الهواء الأعلى في الخزانات المتوسطة إلى عالية الكثافة

كيف يعمل التبريد الذكي بتدفق الهواء

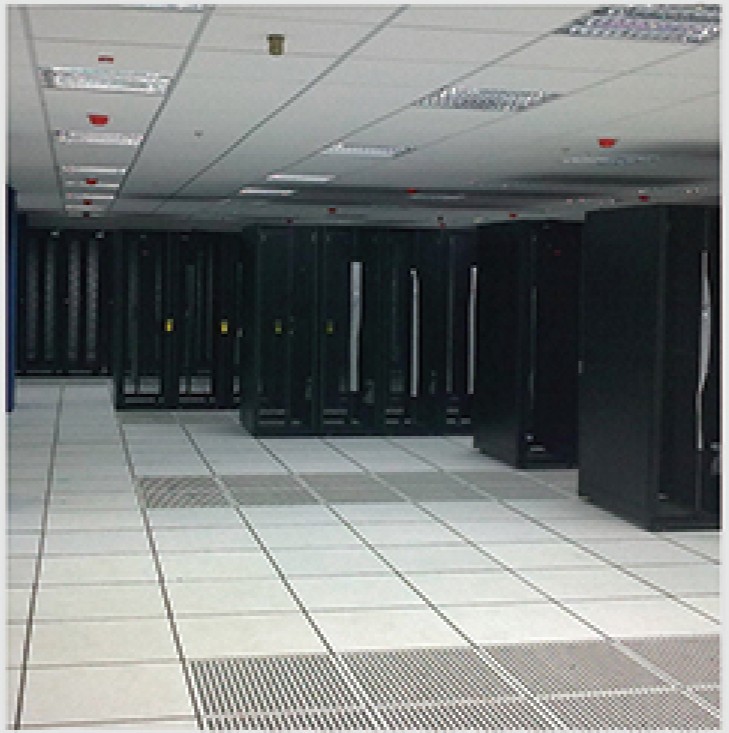

يطلق البلاط المثقوب التقليدي الهواء البارد عموديًا، مما يخلق عمودًا منتشرًا غالبًا ما يفتقد مآخذ الرف بالكامل. تشير الدراسات إلى أن 40-60% من الهواء المزود يمكن أن يتجاوز المعدات في الممرات سيئة التكوين.

الفرق الذكي

الأرضية مرتفعة لتدفق الهواء الذكي يستخدم نظام التحكم في الحلقة المغلقة:

1. مراقبة أجهزة الاستشعار درجة حرارة هواء العادم عند حامل الخادم الخلفي

2. وحدة التحكم تحسب قدرة التبريد المطلوبة

3. يتم ضبط سرعة المروحة تلقائيًا لتوفير تدفق هواء دقيق

4. أهداف جوية باردة مآخذ الخادم مباشرة، وليس الغرفة

مقارنة نمط تدفق الهواء

المواصفات الفنية

معلمات المنتج

خيارات سعة التحميل

الأبعاد المادية

المزايا الأساسية

1. يزيل النقاط الساخنة المحلية

- التبريد المباشر لخزائن الخادم ذات الكثافة العالية

- لا حاجة لمساحة إضافية في غرفة الكمبيوتر

- فعال لعمليات النشر المتوسطة والعالية الكثافة

2. توفير كبير في الطاقة

- يحسن دقة إمدادات الهواء

- يقلل من عبء عمل مروحة CRAC

- تكاليف تشغيلية أقل من التبريد التقليدي

3. النشر القابل للتطوير

- التثبيت فقط عند الحاجة للخوادم الجديدة عالية الكثافة

- التوسع تدريجيًا مع نمو مركز البيانات

- فعالة من حيث التكلفة لكل من المشاريع التحديثية والجديدة

4. تصميم رفيع للغاية

- الارتفاع الإجمالي 180 ملم فقط

- مناسبة لحجم لا يقل عن 300 مم

- يعمل في المنشآت الأرضية المرتفعة الموجودة

5. التحكم الذكي

- أجهزة استشعار لدرجة الحرارة مدمجة

- الضبط التلقائي لسرعة المروحة بناءً على درجة حرارة عادم الخادم

- يضمن التبريد يطابق الطلب في الوقت الحقيقي

6. التواصل الموثوق

- معيار واجهة RS485

- دعم بروتوكول MODBUS

- التحكم في المجموعة والقدرة على مراقبة الحالة

7. عملية هادئة ومستقرة

- تقنية تحويل تردد الموجة الجيبية DC

- أكثر هدوءًا من المراوح القياسية

- مصدر طاقة مزدوج مع التكرار

الأسئلة الشائعة حول تدفق الهواء الذكي للأرضيات المرتفعة

س 1: كيف تختلف الأرضية المرتفعة ذات تدفق الهواء الذكي عن البلاط المثقوب القياسي؟

إجابة: الفرق هو التبريد النشط مقابل التبريد السلبي. أبلاط مثقب قياسي هو جهاز سلبي - فهو يحتوي ببساطة على فتحات تسمح للهواء البارد من القاعة السفلية بالارتفاع إلى الغرفة. تدفق الهواء لا يمكن السيطرة عليه. فهو ينتشر عموديًا في عمود منتشر غالبًا ما يفتقد مداخل الخادم، مما يؤدي إلى تدفق هواء جانبي (40-60٪ من الهواء المزود يمكنه تجاوز المعدات). انأرضية مرتفعة لتدفق الهواء الذكي هوجهاز تبريد نشط مع مروحة EC الخاصة بها ونظام التحكم في درجة الحرارة. فهو يراقب درجة حرارة عادم الخادم ويضبط سرعة المروحة تلقائيًا لتوفير تدفق الهواء المستهدف عند الحاجة تمامًا. يؤدي هذا إلى التخلص من النقاط الساخنة، ويقلل من تدفق الهواء الالتفافي إلى 15-25%، ويمكن أن يزيد كثافة الحامل المستدامة من 5-7 كيلو واط إلى 8-12 كيلو واط لكل رف. بالنسبة لمراكز البيانات ذات الخزانات المتوسطة إلى عالية الكثافة، يكون النظام الذكي أكثر فعالية بكثير.

س2: ما هو الحد الأدنى لارتفاع الأرضية المرتفعة المطلوب للتركيب؟

إجابة: الأرضية مرتفعة لتدفق الهواء الذكي يتطلب الحد الأدنى من ارتفاع الجلسة الكاملة300 ملم (حوالي 12 بوصة). تتميز الوحدة نفسها بتصميم نحيف للغاية يبلغ ارتفاعه الإجمالي 180 ملم فقط. يناسب هذا معظم تركيبات الأرضيات المرتفعة القياسية. للمقارنة، تعمل أنظمة توزيع الهواء التقليدية تحت الأرضية عادةً بارتفاعات مكتملة تبلغ 300-450 مم. الحد الأدنى البالغ 300 مم يجعل هذا النظام مناسبًا لكل من مشاريع البناء الجديدة والتحديثية حيث قد يكون ارتفاع الجلسة المكتملة محدودًا. قبل التحديد، قم بقياس ارتفاع فراغ الأرضية المرتفعة الموجود لديك. إذا كان حجم الجلسة المكتملة لديك أقل من 300 ملم، فاتصلطابق هواهونج لمناقشة البدائل منخفضة المستوى أو حلول مجاري الهواء تحت الأرضية.

س 3: كيف يقرر النظام مقدار تدفق الهواء الذي يجب توفيره؟

إجابة: يستخدم النظام أخوارزمية التحكم في الحلقة المغلقة بناءً على درجة حرارة عادم الخادم. هنا كيف يعمل. تقوم أجهزة استشعار درجة الحرارة الموجودة في جانب تفريغ الهواء بكابينة الخادم بقياس درجة حرارة هواء العادم. تقوم وحدة التحكم المدمجة بمقارنة هذه القراءة بقيم نقطة الضبط. إذا كانت درجة حرارة العادم مرتفعة (مما يشير إلى عدم كفاية التبريد)، تزيد الوحدة من سرعة المروحة لتوفير المزيد من الهواء البارد. إذا كانت درجة حرارة العادم منخفضة، تقوم الوحدة بتقليل سرعة المروحة لتوفير الطاقة. ويضمن هذا الضبط التلقائي توافق التبريد مع الطلب بدقة - بدون تبريد زائد أو تبريد سفلي. يمكن أيضًا دمج النظام مع أنظمة إدارة المباني عبر واجهة RS485 وبروتوكول MODBUS للتحكم الجماعي والمراقبة عن بعد.

س 4: هل يمكن نشر أرضيات تدفق الهواء الذكية تدريجيًا، أم يجب تركيبها في كل مكان مرة واحدة؟

إجابة: يعد النشر التدريجي ميزة أساسية من هذا النظام. على عكس ترقيات التبريد التقليدية التي تتطلب تغييرات بالجملة، فإنأرضية مرتفعة لتدفق الهواء الذكي يمكن تركيبهافقط عند الحاجة. على سبيل المثال، إذا كان لديك مزيج من خزانات الخوادم ذات الكثافة القياسية وعالية الكثافة، فقم بتركيب الوحدات الذكية فقط أمام الرفوف عالية الكثافة حيث توجد النقاط الفعالة. يبقى البلاط المثقوب القياسي في مكان آخر. مع نمو مركز البيانات لديك وزيادة كثافته، يمكنك إضافة المزيد من الوحدات الذكية بمرور الوقت. إن قابلية التوسع هذه تجعل النظام فعالاً من حيث التكلفة - فأنت تدفع فقط مقابل التبريد الذي تحتاجه، وعندما تحتاج إليه. بالنسبة للمشاريع التحديثية، يعد هذا ذا قيمة خاصة لأنه يمكنك استهداف مناطق المشكلات أولاً وتوسيع الحل حسب ما تسمح به الميزانية.

ما هي سعة الحمولة؟ هل يمكن للمعدات الجلوس مباشرة على هذه الألواح الأرضية؟

إجابة: نعم. الأرضية مرتفعة لتدفق الهواء الذكي يستخدم نفس الركيزة الفولاذية والأسمنتية عالية القوة مثل ألواح الأرضية المرتفعة القياسية. تصنيف الحمل الموحد هو≥1000 كجم (حوالي 2200 جنيه). وهذا يعني أنه يمكن وضع رفوف الخادم ووحدات UPS وغيرها من المعدات مباشرة على لوحات تدفق الهواء أو بجوارها دون أي مخاوف هيكلية. تتراوح نماذج الحمولة المتوفرة من FS1250 (تركيز 567 كجم) إلى FS2500 (تركيز 1134 كجم). بالنسبة لمعظم تطبيقات مراكز البيانات، توفر نماذج FS1500 أو FS2000 سعة كبيرة. تم تصميم شبكة التهوية لدعم أحمال المعدات دون تشوه. تحقق دائمًا من متطلبات التحميل المحددة باستخدامطابق هواهونج بناء على مواصفات المعدات الخاصة بك.

س6: هل يتواصل النظام مع إدارة المبنى أو برنامج DCIM؟

إجابة: نعم. كلأرضية مرتفعة لتدفق الهواء الذكي تتضمن الوحدة معيارًاواجهة الاتصالات RS485 معبروتوكول مودبوس* يدعم. وهذا يسمح بالتكامل مع:

- أنظمة إدارة المباني (BMS)

- برنامج إدارة البنية التحتية لمراكز البيانات (DCIM).

- منصات تحكم مركزية للتبريد

تشمل القدرات ما يلي: التحكم الجماعي في وحدات المروحة المتعددة، وفحص الحالة (سرعة المروحة، ودرجة الحرارة، وظروف الخطأ)، وتعديل نقطة الضبط عن بعد، وإخطار التنبيه. بالنسبة لمراكز البيانات الكبيرة، يتيح هذا التكامل إدارة التبريد المنسقة عبر عشرات أو مئات الوحدات. يوفر [Huahong Floor] توثيق البروتوكول ودعم التكامل.

س 7: ما مقدار الطاقة التي يمكنني توفيرها مقارنة بالبلاط المثقوب القياسي؟

إجابة: يختلف توفير الطاقة حسب التكوين، لكن دراسات الإدارة الدقيقة لتدفق الهواء تظهر تخفيضات كبيرة. يمكن لأنظمة تدفق الهواء الاتجاهية والذكية أن تقلل من استهلاك طاقة المروحة عن طريق15-25% في المنشآت التحديثية. الادخار يأتي من ثلاثة عوامل.أولاً، ΔT (درجة حرارة دلتا) محسنة - عندما يصل الهواء البارد إلى مداخل الخادم، تمتص الخوادم المزيد من الحرارة لكل CFM، مما يسمح لوحدات CRAC بتقليل سرعة المروحة.ثانية، انخفاض تدفق الهواء الالتفافي - هدر كمية أقل من الهواء البارد مع هواء الغرفة بدلاً من معدات التبريد.ثالث، انخفاض متطلبات الضغط الثابت - نظرًا لأن البلاط الذكي يوفر تبريدًا أكثر فعالية لكل قدم مكعب في الدقيقة، يمكن للمنشآت تقليل الضغط تحت الأرضية من 0.08 إلى 0.12 بوصة إلى 0.05 إلى 0.08 بوصة في عمود الماء. بالنسبة لمركز بيانات أحمال تكنولوجيا المعلومات النموذجي بقدرة 500 كيلووات، يمكن أن يؤدي تقليل طاقة المروحة بنسبة 20% إلى توفير آلاف الدولارات سنويًا. طلب تقييم التبريد منطابق هواهونج للتقديرات الخاصة بالمشروع.

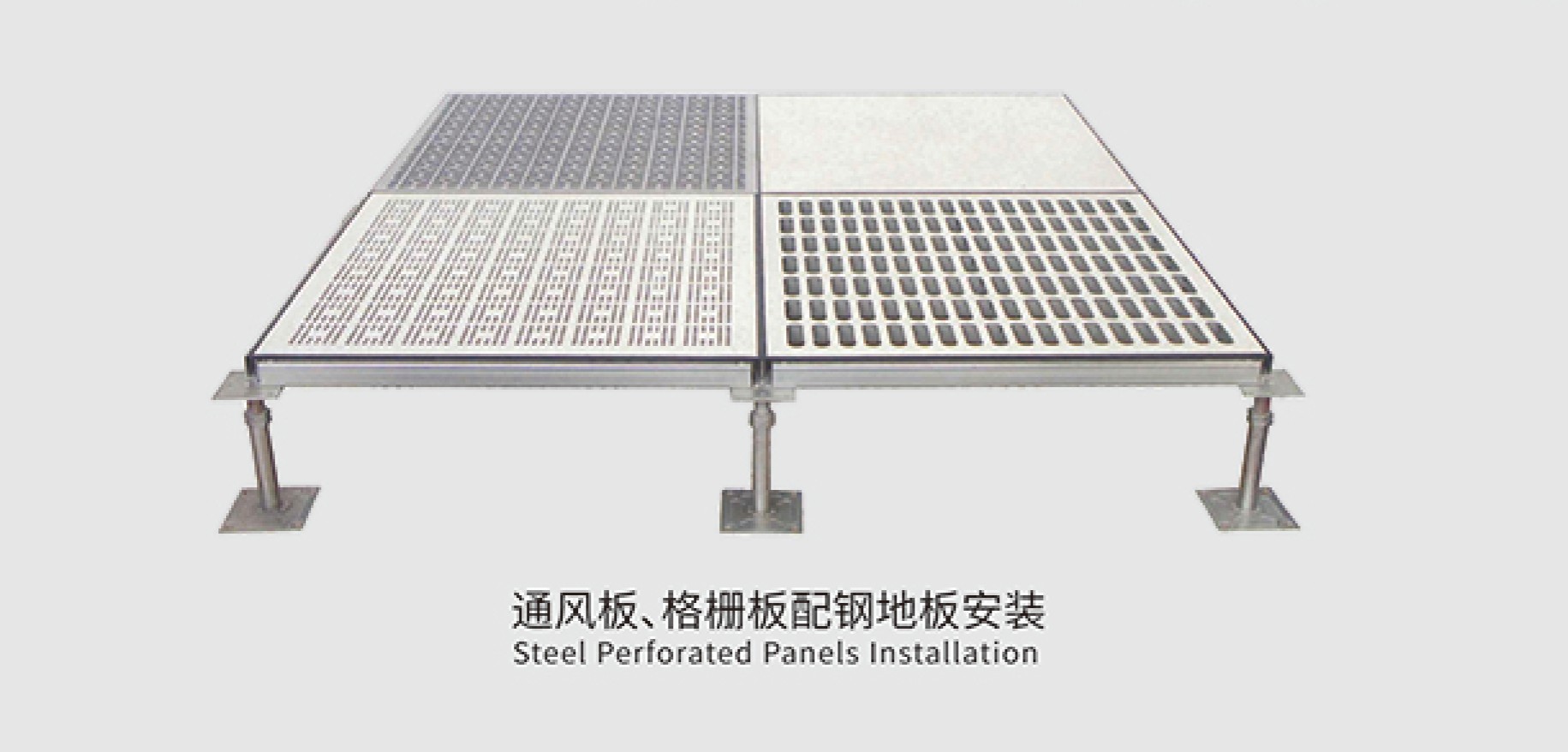

متطلبات التثبيت

قائمة مراجعة ما قبل التثبيت

-  ارتفاع الجلسة المكتملة تحت الأرضية لا يقل عن 300 مم

-  توفر الطاقة (يوصى بالتغذية المزدوجة)

-  كابلات اتصالات RS485 للتحكم في المجموعة

-  الأرضية السفلية نظيفة ومستوية

-  شبكة قاعدة في مراكز قياسية مقاس 600 مم

خطوات التثبيت

1. قم بإزالة لوحة الأرضية المثقبة أو الصلبة الموجودة

2. تحقق من ارتفاع ومستوى القاعدة

3. ضع وحدة تدفق الهواء الذكية في الفتحة

4. قم بتوصيل كابلات الطاقة والاتصالات

5. قم بتأمين الوحدة على نظام القاعدة

6. تكوين معلمات التحكم عبر MODBUS

7. اختبار استجابة مستشعر درجة الحرارة وتعديل المروحة

الأدوات المطلوبة

- رافع لوحة كوب الشفط القياسي

- مفك للتوصيلات الكهربائية

- مقياس متعدد للتحقق من الطاقة

- كمبيوتر محمول مزود ببرنامج MODBUS للتكوين

لماذا تختار [Huahong Floor] نظام تدفق الهواء الذكي

ضمان الجودة

- مشجعي المفوضية الأوروبية – تقنية تحويل تردد الموجة الجيبية DC

- تصميم نحيف للغاية – الارتفاع الإجمالي 180 ملم فقط

- معدل تهوية عالي - >65% منطقة مفتوحة

- مصدر طاقة مزدوج - زائدة عن الحاجة للموثوقية

- البصمة القياسية - 600×600 مم يناسب أي شبكة أرضية مرتفعة

الدعم الكامل

- تقييم التبريد وتصميم النظام

- حساب الأحمال واختيار الوحدة

- توريد المواد مع التسليم

- إرشادات التثبيت (في الموقع أو عن بعد)

- ضمان لمدة 5 سنوات ودعم فني

ملخص

الأرضية مرتفعة لتدفق الهواء الذكي من طابق هواهونج يحول تبريد مركز البيانات من السلبي إلى النشط. توفر مراوح EC وأجهزة استشعار درجة الحرارة والتحكم التلقائي تدفق هواء مستهدفًا حيث تحتاج الخوادم إليه بالضبط. القضاء على النقاط الساخنة. تقليل تدفق الهواء الالتفافي. خفض استهلاك طاقة المروحة. نشر النطاق مع زيادة الكثافة. البصمة القياسية 600 × 600 مم تناسب أي أرضية مرتفعة. يعمل التصميم الرفيع للغاية مقاس 180 مم مع الحد الأدنى من الحد الأقصى الذي يبلغ 300 مم.

اختر التبريد الذكي. يختارطابق هواهونج.
