لوحة مثقبة | تدفق هواء دقيق لتبريد مركز البيانات

تولد الخوادم عالية الكثافة حرارة شديدة. بدون تدفق الهواء المناسب، تتطور النقاط الساخنة، وتختنق المعدات، وتتأثر الموثوقية. اللوحة مثقبة منطابق هواهونجيسلم الحل. تم تصنيع هذه اللوحة من الفولاذ السميك المدلفن على البارد مع ثقوب موزعة بشكل موحد، وتوفر تهوية فعالة، وقدرة تحميل ثابتة، وحماية ضد الكهرباء الساكنة. تم تصميمه خصيصًا لأنظمة احتواء الممرات الباردة/الممرات الساخنة، وهو الخيار المفضل لأرضيات التهوية الدقيقة لغرفة الكمبيوتر.

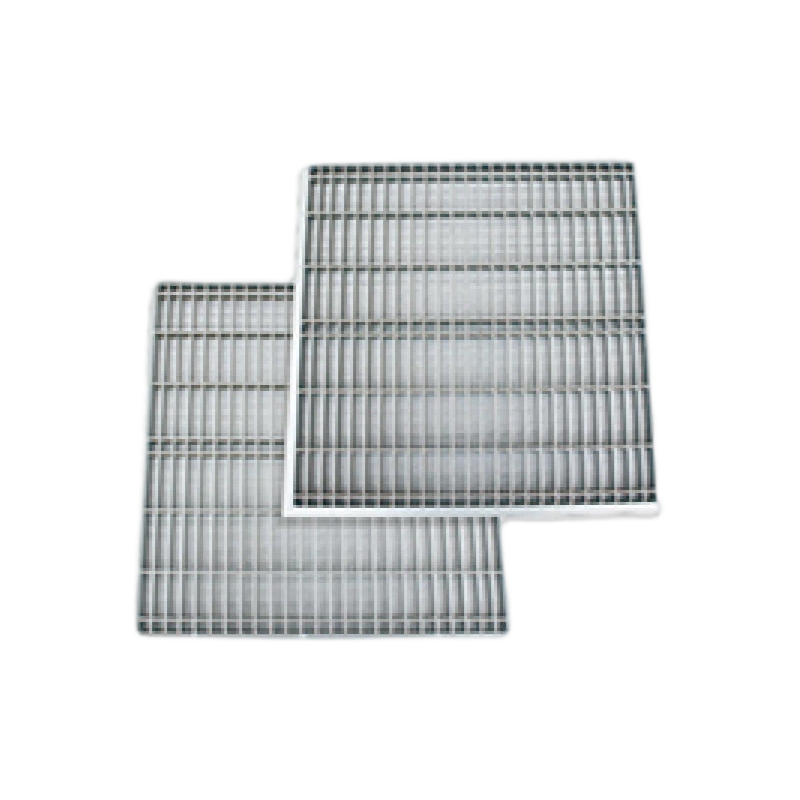

ما هي لوحة مثقبة؟

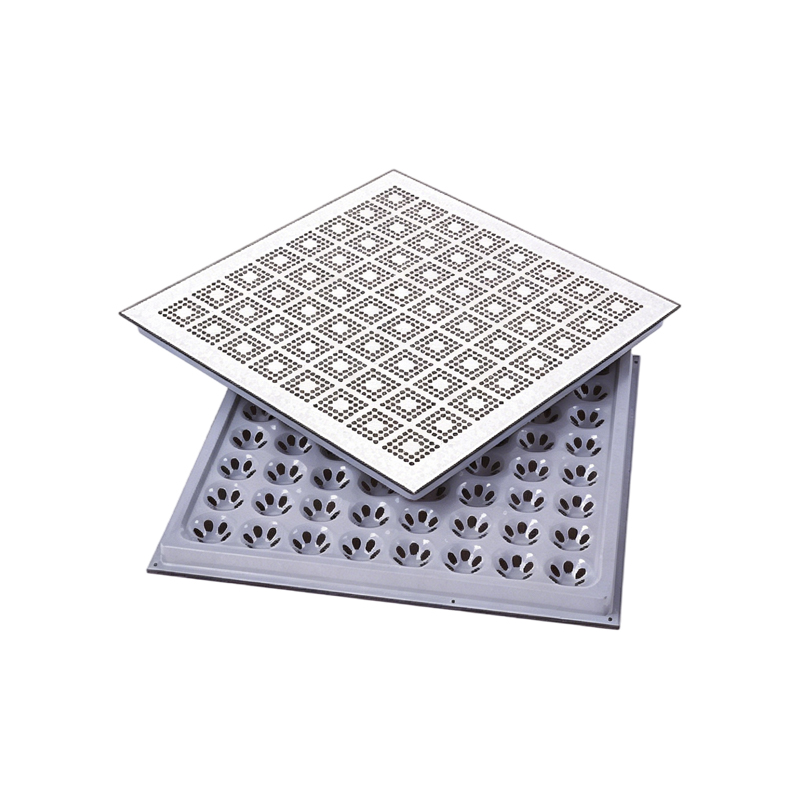

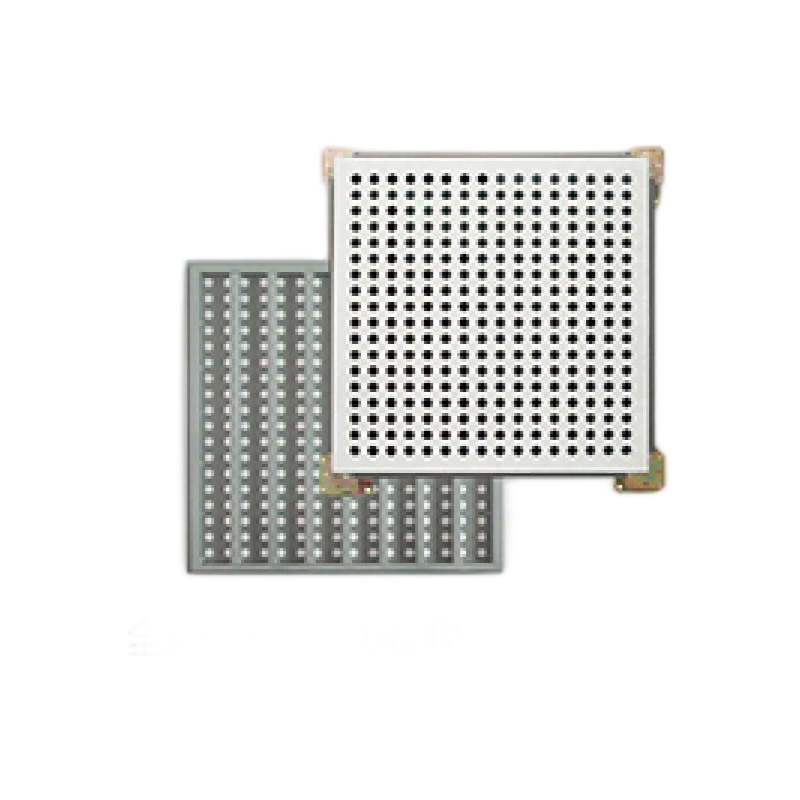

A لوحة مثقبة عبارة عن لوحة أرضية مرتفعة ذات فتحات متباعدة بشكل متساوٍ عبر سطحها. فهو يحل محل الألواح الصلبة الموجودة أمام رفوف الخادم لتوصيل هواء التبريد من القاعة السفلية مباشرة إلى مآخذ المعدات. يوفر الهيكل الفولاذي بالكامل التهوية والقدرة على تحمل الأحمال.

تعريف المنتج والوظائف الأساسية

- تعريف: لوحة أرضية مرتفعة من الفولاذ بالكامل مع هيكل مثقوب موحد للتهوية

- الوظيفة الأساسية: توصيل هواء التبريد إلى مآخذ الخادم في الممرات الباردة بمركز البيانات

- وظائف إضافية: حماية ضد الكهرباء الساكنة، دعم تحميل المعدات، الوصول إلى الكابلات تحت الأرضية

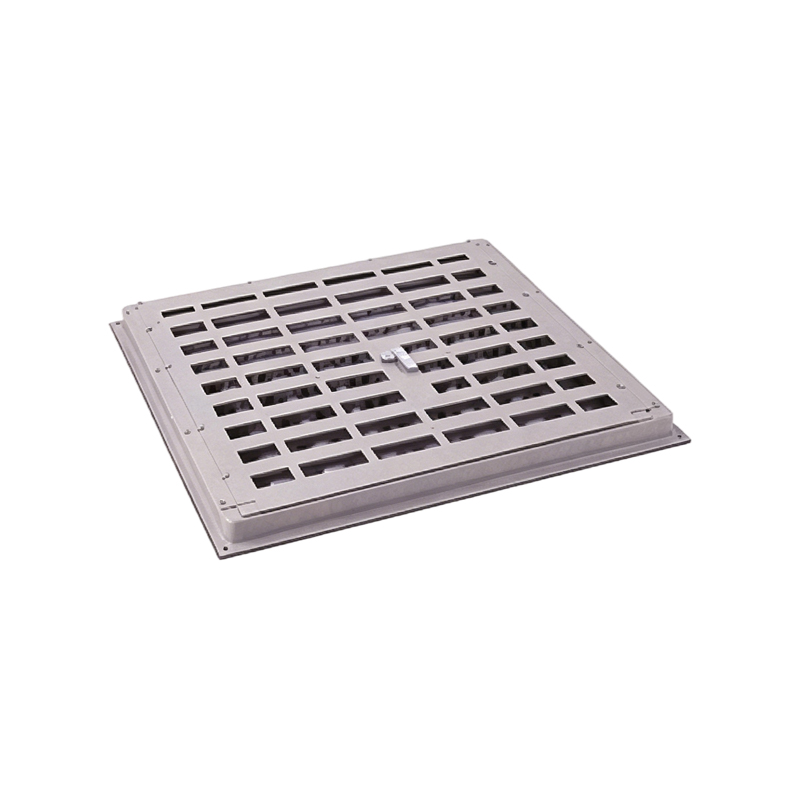

بناء اللوحة

عملية التصنيع

- مادة: لوح فولاذي سميك ملفوف على البارد

- تشكيل: ختم وتشكيل قطعة واحدة (غير ملحومة)

- ثقب: ثقب دقيق مع توزيع موحد للثقب

- تشطيب الحافة: لا يوجد نتوءات، ناعم في التعامل

- المعالجة السطحية: فوسفات + رش إلكتروستاتيك

مراقبة جودة العلامة التجارية المزدوجة

كلاهماهواهونغ وأولي العلامات التجارية تتبع معايير الإنتاج الصارمة. تخضع كل لوحة لفحص دقة التثقيب واختبار التسطيح والتحقق من الحمل قبل التعبئة.

المواصفات الفنية

المعلمات الأساسية

خيارات سعة التحميل

مواصفات التهوية

دقة الأبعاد

- التوحيد ثقب: لا توجد بقع ميتة - حتى توزيع تدفق الهواء

- حواف خالية من الحرق: آمن في التعامل والتركيب

- التسامح التسطيح: ≥ 0.5 مم على 600 مم

- قابلية تبديل اللوحة: توافق الشبكة القياسية

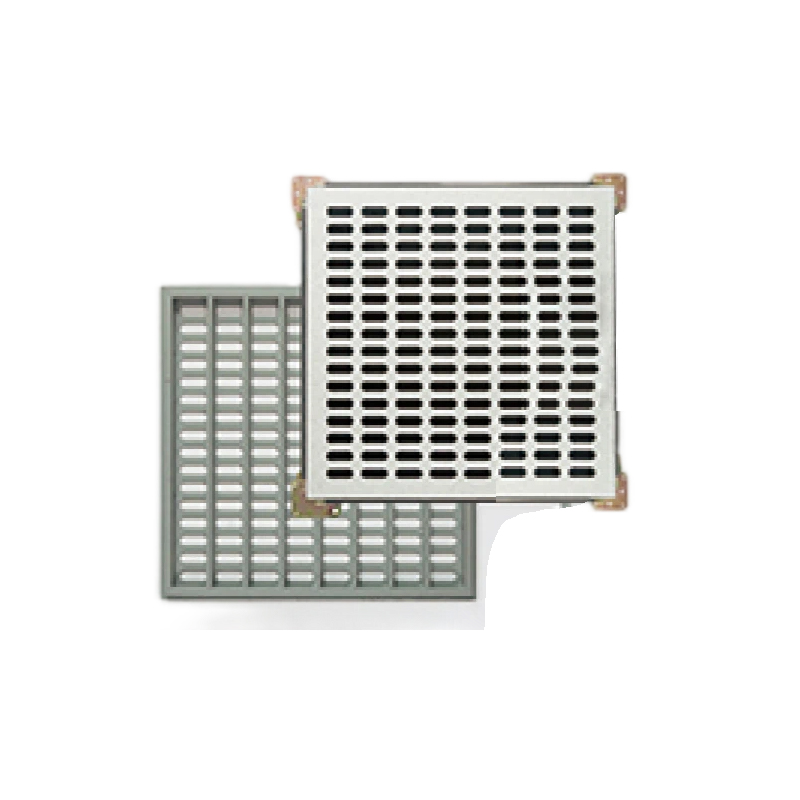

المزايا الأساسية للوحة المثقبة

1. تهوية فعالة لإزالة الحرارة

- توزيع موحد للثقب يضمن تدفق الهواء بشكل متساوي

- عدم وجود مناطق ميتة أو مناطق تهوية مسدودة

- معدل تهوية قابل للتخصيص (30%-60%)

- مصممة لاحتواء الممر البارد/الممر الساخن

2. قوة عالية وقدرة تحميل

- هيكل فولاذي سميك ملفوف على البارد

- ختم من قطعة واحدة - لا توجد نقاط لحام ضعيفة

- تشوه مرن ≥ 2.0 مم تحت الحمل

- يدعم الخوادم ووحدات UPS والمعدات الثقيلة

3. مكافحة ساكنة ومقاومة للتآكل

- معالجة بالفوسفات + الرش الكهروستاتيكي

- المقاومة السطحية ضمن نطاق مكافحة ساكنة

- يقاوم الصدأ والتآكل

- عمر خدمة طويل في بيئات مراكز البيانات

4. وحدات وسهلة الصيانة

- الحجم القياسي 600 × 600 مم

- التركيب والاستبدال السريع

- سهولة التنظيف - السطح الأملس يمنع انسداد الثقب

- متوافق مع أنظمة الركيزة القياسية

5. معدل تهوية قابل للتخصيص

- خيارات المنطقة المفتوحة من 30% إلى 60%

- مصممة لمتطلبات الحمل الحراري المحددة

- يمنع التبريد المنخفض أو تدفق الهواء الضائع

- تحسين كفاءة مروحة CRAC

6. لا يوجد نتوءات - آمن ومحترف

- التثقيب الدقيق مع عملية إزالة الأزيز

- حواف ناعمة للتعامل وحركة القدم

- لا توجد حواف حادة لإتلاف الكابلات أو اليدين

- المظهر الاحترافي في المجالات التي تواجه العملاء

7. جودة العلامة التجارية المزدوجة - Huahong & أولي

- ضوابط الإنتاج الصارمة

- دقة ثقب متسقة

- التسطيح والمتانة الفائقة

- أفضل من المنتجات العادية الموجودة في السوق

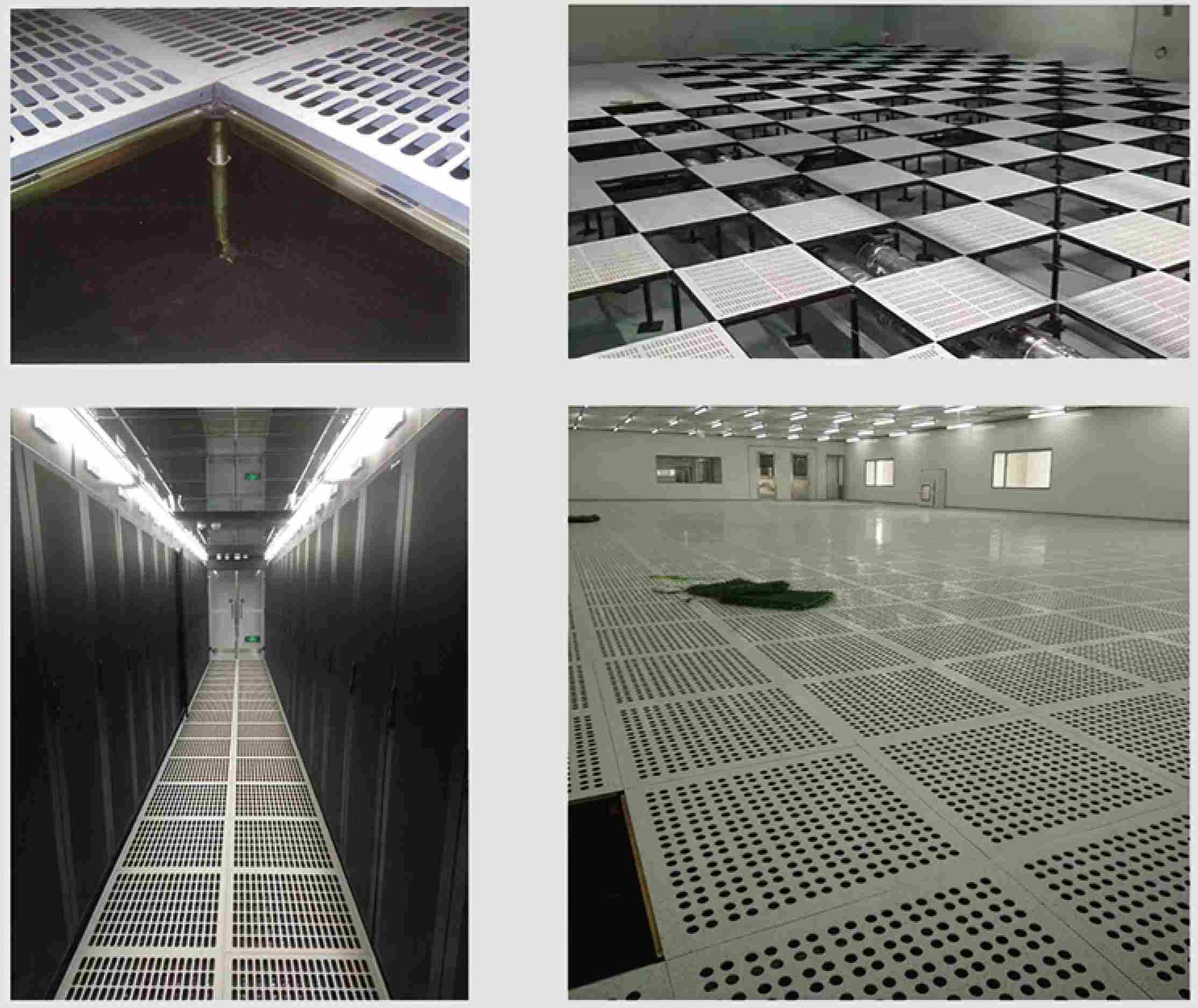

تطبيقات لوحة مثقبة

التطبيقات الأولية

- مراكز البيانات وغرف IDC

- غرف الخادم وغرف الكمبيوتر

- أنظمة احتواء الممر البارد/الممر الساخن

- غرف معدات الاتصالات

- مراكز حوسبة عالية الأداء

- مساحات المعدات عالية الكثافة الحرارية

- غرف معدات الشبكات

من يحتاج لهذا المنتج؟

استراتيجية التنسيب

- الممر البارد: ألواح مثقبة أمام رفوف الخادم

- الممر الساخن: ألواح صلبة لاحتواء الهواء العادم

- الممرات: ألواح صلبة أو منخفضة التهوية

- تحت الرفوف: لوحات مثقبة تتماشى مع مآخذ الخادم

【لوحة مثقبة 】 الأسئلة الشائعة

س1: ما هو معدل التهوية الذي أحتاجه لغرفة الخادم الخاصة بي؟

إجابة: يعتمد معدل التهوية المطلوب على كثافة حرارة الحامل وضغط إمداد الهواء الموجود تحت الأرضية. إرشادات عامة:تهوية 30-40% - أحمال حرارية منخفضة إلى متوسطة (3-5 كيلووات لكل حامل)، وغرف خوادم قياسية ذات احتياجات تبريد معتدلة.تهوية 45-50% – أحمال حرارية متوسطة إلى عالية (5-8 كيلو واط لكل حامل)، وممرات باردة نموذجية لمركز البيانات.تهوية 55-60% - أحمال حرارية عالية (8-12 كيلو واط+ لكل رف)، وحوسبة عالية الكثافة، وأنظمة احتواء الممرات الساخنة.طابق هواهونجيدعممعدلات تهوية قابلة للتخصيص من 30% إلى 60% . بالنسبة للمشاريع الجديدة، قم بإجراء تحليل CFD أو استشر Huahong لحساب المساحة المفتوحة المثالية بناءً على معدل تدفق CRAC المحدد وعمق الجلسة الكاملة وتخطيط الحامل. تتسبب معدلات التهوية غير الصحيحة إما في انخفاض التبريد (النقاط الساخنة) أو التبريد الزائد (الطاقة المهدرة).

س2: هل اللوحة المثقبة قوية بما يكفي لرفوف الخوادم الثقيلة؟

إجابة: نعم. اللوحة مثقبة الاستخداماتسميكة الصلب المدلفن على البارد مع تشكيل ختم من قطعة واحدة - لا توجد نقاط لحام ضعيفة. التشوه المرن هو .02.0 مم تحت الحمل. تعتمد سعة التحميل على الطراز الذي تحدده:FS662 (363 كجم) – مناطق ذات تهوية خفيفة .FS800 (454 كجم) – غرف الخادم القياسية.FS1250 (567 كجم) – رفوف متوسطة الكثافة .FS1500 (680 كجم) - خزائن عالية الكثافة.FS2000 (907 كجم) - مناطق المعدات الثقيلة. بالنسبة لمعظم رفوف الخوادم القياسية ذات الأحمال القدمية التي تتراوح بين 200 و300 كجم، فإن موديلات FS800 أو FS1250 تكون كافية. بالنسبة لمعدات UPS الثقيلة أو صفائف التخزين عالية الكثافة، حدد FS1500 أو FS2000. على عكس بعض المنافسين الذين يقللون من سمك الفولاذ بتكلفة أقل، تستخدم شركة هواهونغفولاذ كامل السماكة لضمان السلامة الهيكلية حتى مع الثقوب.

س3: هل يتم سد الثقوب بالغبار أو الحطام؟ كيف يمكنني تنظيف اللوحة؟

إجابة: اللوحة مثقبة تم تصميمه لسهولة التنظيف. السطح أملس مع تشطيب مطلي بالكهرباء الاستاتيكية، مما يقاوم تراكم الغبار. للصيانة الدورية:يوميًا - قم بتجفيف السطح أو تنظيفه بالمكنسة الكهربائية لإزالة الغبار السائب.أسبوعي - استخدم قطعة قماش مبللة أو ممسحة بصابون خفيف وماء لتنظيف أعمق.للثقوب المسدودة – استخدم المكنسة الكهربائية المزودة بفرشاة ملحقة أو الهواء المضغوط من الجانب السفلي لإزالة أي حطام.لا استخدم نفاثات الماء عالية الضغط أو المنظفات الكاشطة - فقد يؤدي ذلك إلى إتلاف الطلاء المضاد للكهرباء الساكنة. السطح الأملس وحواف الفتحات الخالية من الاختباء تمنع الحطام من الالتصاق. بالمقارنة مع البلاط المثقوب المصبوب أو ذو السطح الخشن، فإن ألواح Huahong المثقبة أسهل بكثير في الحفاظ على نظافتها. بالنسبة لبيئات الغرف النظيفة، حدد نماذج عالية التهوية مع المزيد من الثقوب للحفاظ على تدفق الهواء حتى مع وجود غبار سطحي بسيط.

س 4: هل يمكنني تخصيص نمط التثقيب أو معدل التهوية؟

إجابة: نعم. يدعم أرضية هواهونغمعدلات تهوية قابلة للتخصيص من 30% إلى 60% . يمكنك تحديد النسبة المئوية الدقيقة للمساحة المفتوحة المطلوبة لتصميم التبريد الخاص بك. تتضمن الأنماط القياسية ما يلي: توزيع الفتحات بشكل موحد عبر اللوحة بأكملها، ومناطق ثقب عالية الكثافة للتبريد المستهدف، وثقب من الحافة إلى الحافة لتحقيق أقصى تدفق للهواء. بالنسبة للمشاريع الكبيرة، تتوفر أقطار الفتحات وأنماط التباعد المخصصة. قم بتوفير CFM المطلوب لكل لوحة أو النسبة المئوية للمنطقة المفتوحة المستهدفة، وسوف تقوم شركة Huahong بالتصنيع وفقًا لذلك. يضمن لك هذا التخصيص عدم نقص التهوية (التسبب في ظهور نقاط ساخنة) أو الإفراط في التهوية (إهدار الهواء البارد والطاقة). تواصل مع Huahong بخصوص متطلبات التبريد الخاصة بك للحصول على توصية.

س 5: ما هو الفرق بين لوحة Huahong المثقبة والبلاط المثقب العادي؟

إجابة: خمسة اختلافات رئيسية تميز هواهونغلوحة مثقبة من المنتجات العادية.أولا، سمك الفولاذ - تستخدم شركة Huahong الفولاذ المدرفل على البارد السميك؛ يقوم العديد من المنافسين بتقليل السُمك لخفض التكلفة، والتضحية بسعة التحميل.ثانيا طريقة التشكيل - ختم وتشكيل من قطعة واحدة، بدون نقاط لحام منفصلة؛ قد تستخدم الألواح العادية تجميعات ملحومة يمكن أن تفشل.ثالثا، نوعية ثقب - ثقب دقيق بدون نتوءات، توزيع موحد للثقب؛ غالبًا ما تحتوي الألواح العادية على ثقوب غير متناسقة أو حواف حادة.رابعا، سعة التحميل - تحافظ ألواح Huahong على قوة أعلى على الرغم من الثقوب؛ تتشوه الألواح العادية بسهولة أكبر.خامسا، مراقبة جودة العلامة التجارية المزدوجة - تتبع العلامات التجارية Huahong وOuli معايير إنتاج صارمة؛ المنتجات العادية لها جودة غير متناسقة. بالنسبة لمراكز البيانات حيث تكون الموثوقية وكفاءة التبريد أمرًا مهمًا، توفر لوحات Huahong عمرًا أطول وأداء أفضل.

س 6: هل توفر شركة Huahong التثبيت ودعم ما بعد البيع للألواح المثقبة؟

إجابة: نعم. يوفر Huahong Floor الدعم الشامل.خدمات التثبيت تشمل: القياس في الموقع وتصميم التخطيط، والتركيب الاحترافي بواسطة أطقم مدربة (متوفر في العديد من المناطق)، وتكامل النظام مع شبكات الركيزة الحالية، والتحقق من الاستواء وتدفق الهواء بعد التثبيت.للعملاء الذين يستخدمون المقاولين الخاصين بهم ، توفر Huahong أدلة التثبيت التفصيلية والدعم الفني عن بعد.ضمان : ضمان هيكلي لمدة 5 سنوات يغطي سلامة الفولاذ، وجودة التثقيب، وأداء الحمل، والخصائص المضادة للكهرباء الساكنة.دعم ما بعد البيع : الوثائق الفنية، ولوحات الاستبدال للعيوب التي تم التحقق منها، والفحص الاختياري في الموقع للمشاريع الكبيرة.دعم التخصيص : تخصيص معدل التهوية، وخيارات تشطيب الحواف (شريط موصل أو بلا حدود)، واختيار نموذج التحميل. اتصل بـ Huahong لتزويدك بتفاصيل المشروع للحصول على اقتراح دعم كامل.

س7: هل يمكن استخدام الألواح المثقبة مع أنظمة إمداد الهواء تحت الأرضية؟

إجابة: قطعاً.لوحات مثقبة تم تصميمها خصيصًا لأنظمة توزيع الهواء تحت الأرضية (UFAD) الشائعة في مراكز البيانات. يتم وضع اللوحة على قواعد قابلة للتعديل فوق البلاطة الخرسانية، مما يخلق هواءً مضغوطًا. تقوم وحدة CRAC/CRAH بدفع الهواء البارد إلى القاعة الكاملة. يرتفع الهواء بشكل طبيعي من خلال الثقوب الموجودة في الألواح الموضوعة في الممر البارد. يضمن توزيع الفتحة الموحد تدفق هواء ثابتًا عبر وجه اللوحة بالكامل. للحصول على أفضل النتائج: تأكد من أن الحد الأدنى لعمق الجلسة هو 300 مم (12 بوصة) لتوزيع الهواء بشكل مناسب. قم بإغلاق قواطع الكابلات في ألواح صلبة لمنع تسرب الهواء. استخدم الركائز ذات الحشايا أو أختام الحواف لمنع تجاوز الهواء. قم بتنسيق معدل التهوية مع تصميم التبريد الخاص بك - توفر الألواح المثقوبة الأعلى تدفقًا أكبر للهواء ولكنها تقلل أيضًا من الضغط الساكن المكتمل. يمكن أن تساعد Huahong في حساب التهوية المثالية لمعدل تدفق CRAC الخاص بك وتخطيط الغرفة.

إرشادات التثبيت

خطوات التثبيت القياسية

1. قم بتنظيف الأرضية السفلية وتحقق من عمق الجلسة المكتملة (300 مم على الأقل)

2. ضع علامة على مواضع القاعدة على شبكة 600×600 مم

3. قم بتثبيت الركائز القابلة للتعديل على ارتفاع التصميم

4. قم بتثبيت المراسلين لتحقيق الاستقرار الجانبي (إذا لزم الأمر)

5. ضع الألواح المثقبة في أوضاع الممر البارد

6. ضع الألواح الصلبة في الممرات والممرات الساخنة

7. التحقق من التسطيح بمستوى 2 متر

8. قم بتركيب حواف الحواف ومنحدرات الوصول

أفضل ممارسات التنسيب

- الممر البارد: الألواح المثقبة مباشرة أمام مآخذ رف الخادم

- الممر الساخن: الألواح الصلبة أو الألواح ذات التهوية المنخفضة جداً

- تحت الرفوف: قم بمحاذاة الألواح المثقبة مع مناطق دخول الخادم

- الممرات: تهوية منخفضة (30%) أو ألواح صلبة للراحة

الأدوات المطلوبة

- مستوى الليزر أو الليزر الدوار

- رافع لوحة كوب الشفط

- شريط قياس

- مقياس متعدد لاختبار التأريض (إذا تم تحديد شرائط موصلة)

المقارنة - لوحة Huahong المثقبة مقابل البلاط المثقب القياسي

حلول لمخاوف العملاء المشتركة

لماذا تختار ألواح الأرضية المثقبة من هواهونغ

التميز في التصنيع

- فُولاَذ: لوح فولاذي سميك ملفوف على البارد

- تشكيل: ختم من قطعة واحدة - لا توجد نقاط لحام ضعيفة

- ثقب: ثقب دقيق، توزيع موحد، بدون نتوءات

- سطح: فوسفات + رش إلكتروستاتيك

- جودة: Huahong وOuli التحكم المزدوج في العلامة التجارية

ضمانات الأداء

- معدل التهوية: من 30% إلى 60% حسب المحدد

- التشوه المرن: ≥ 2.0 مم تحت الحمل

- التسطيح: ≥ 0.5 مم على 600 مم

- مضاد للكهرباء الساكنة: يتوافق مع SJ/T 10796-2001

- سعة الحمولة: تتوفر نماذج FS662 إلى FS2000

خدمة وقفة واحدة

- تخصيص معدل التهوية

- تحميل إرشادات اختيار النموذج

- تصميم النظام والتخطيط التخطيطي

- توريد المواد مع التسليم

- التثبيت الاحترافي (اختياري)

- ضمان لمدة 5 سنوات ودعم فني

ملخص

اللوحة مثقبة منطابق هواهونجهو الحل الدقيق لتبريد مركز البيانات. يوفر الفولاذ السميك المدلفن على البارد مع ختم قطعة واحدة قوة عالية وقدرة تحميل. ثقوب موحدة بدون نتوءات تضمن تدفق الهواء بشكل متساوٍ والتعامل الآمن. يتوافق معدل التهوية القابل للتخصيص (30%-60%) مع متطلبات الحمل الحراري المحددة. معالجة مضادة للكهرباء الساكنة تحمي المعدات الحساسة. الحجم القياسي 600 × 600 مم يناسب أي شبكة أرضية مرتفعة. مدعومة بضمان لمدة 5 سنوات، ومراقبة جودة العلامة التجارية المزدوجة (Huahong وOuli)، والدعم الكامل للمشروع.

اختر لوحة Huahong المثقبة للحصول على تبريد فعال وقوة موثوقة وأداء دائم.
